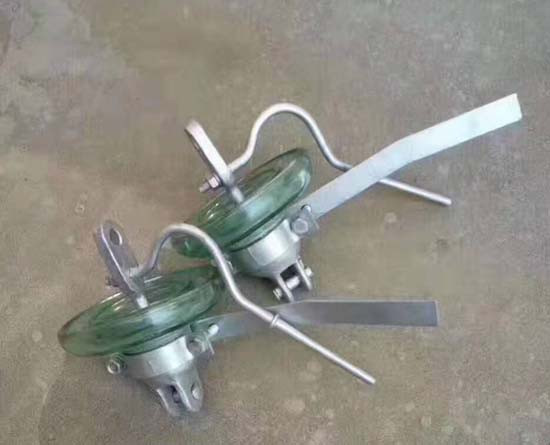

地线悬式玻璃绝缘子-广东安玻电力器材贸易有限公司

地线型-盘形悬式钢化玻璃绝缘子主要技术参数（GB及IEC )

Main technical parameters (GB and lEC) of earth wire disk suspension-type glass insulato

绝缘子型号	IEC标准型	图号	公称直径 D (mm)	结构高度 H(mm)	公称爬电距离 L (mm)	连接标记 (mm)	额定机械破坏负荷 (kN)	逐个拉伸负荷试验( kN)	工频干耐受电压 (kV)	去掉上电极工频闪络电压 (kV) 上限值│下限值	20mm间隙工频 (干或湿) 放电电压 (kA) 上限值│下限值	工频恢复电压2500V (15mm间隙) 时熄弧电流( KA)	电极耐弧能力工频电流/(A)时间(s)次数	最小工频击穿耐受电压(kV)	绝缘子单片重量 (kg)
RuitaiType	IEC Type	Dravwing Nurmoer	Diameter D (mm)	Spacing H (mm)	Creepage Distance (mm)	Sizeof Coupling (mm)	Mechanical FailingLoad (kN)	Mechanical RoutineTest (kN)	PowerFrequency WithstandVoltage (kV)	Power Frequency Discharge VoltageWith 20mm Gap Distance (kA)	Power Frequency Discharge VoltageWith 20mm Gap Distance (kA)	Extinguished Arc Currentat Power FrequencyRefresh Voltage 2500V with 15mm Gap Disanca (kA)	Electrode Performance of Withstand Arc Current	Min PowerFrequency PunctureVoltage (kV)	NetWeight PerUnit (kg)
LXDP-70C	U70C	13	200	210	220	16C	70	35	30	45-25	30-8	35-20	10-0.2-2	130	4.5
LXDP-70CN	U70CN	14	200	210	220	16C	70	35	30	30	30-8	35-20	10-0.2-2	130	4.5
LXDP-100C	U100C	13	200	210	220	16C	100	50	30	30	30-8	35-20	10-0.2-2	130	4.5
LXDP-100CN	U100C	14	200	210	220	16C	100	50	30	30	30-8	35-20	10-0.2-2	130	4.5
