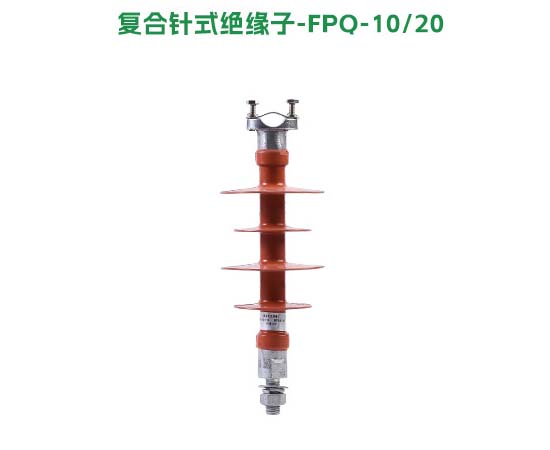

复合针式绝缘子FPQ-10/20

针式复合绝缘子是一种用于电力系统的绝缘设备，通常用于架空输电线路和配电线路中，以下是其相关介绍：

结构特点

绝缘部分：一般由芯棒和硅橡胶伞裙组成。芯棒通常采用玻璃纤维增强环氧树脂复合材料制成，具有较高的机械强度和电气绝缘性能，能承受导线的重量、张力以及外界的机械应力。硅橡胶伞裙具有良好的憎水性和耐老化性能，能够增加爬电距离，提高绝缘子在恶劣环境下的绝缘性能，同时还能有效防止雨水、灰尘等污染物在绝缘子表面形成导电通道。
金属附件：包括顶部的连接金具和底部的针式安装金具。顶部连接金具用于连接导线，底部针式金具则用于将绝缘子固定在电杆或其他支撑结构上。金属附件通常采用热镀锌钢或铝合金等材料制成，具有良好的耐腐蚀性和机械强度，能够确保绝缘子与线路的可靠连接和长期稳定运行。

性能优势

良好的电气性能：硅橡胶伞裙的憎水性使其在潮湿环境下能有效防止表面形成水膜，从而大大提高了绝缘子的污闪电压。与传统的瓷或玻璃绝缘子相比，在相同的污秽条件下，针式复合绝缘子的污闪电压可提高 20% - 50%。
机械强度高：玻璃纤维增强环氧树脂芯棒的拉伸强度可达 600MPa 以上，能够承受较大的机械负荷，适用于各种不同的线路工况，包括大跨度、重冰区等特殊环境。
重量轻：相比瓷质针式绝缘子，针式复合绝缘子的重量通常只有其 1/3 - 1/2，这使得安装和维护更加方便，降低了劳动强度和施工难度，同时也减轻了电杆等支撑结构的负荷。
耐老化性能好：硅橡胶材料具有优异的耐紫外线、耐臭氧和耐化学腐蚀性能，在长期户外运行条件下，能保持良好的绝缘性能和机械性能，使用寿命可达 20 年以上。
防污性能优异：硅橡胶伞裙表面的憎水性不仅能有效防止污秽物的附着，而且在雨水冲刷时，能使污秽物更容易被清除，具有良好的自清洁能力，减少了人工清扫的频率和成本。

应用场景

架空输电线路：广泛应用于 10kV - 110kV 架空输电线路中，特别是在污秽地区、山区、沿海地区以及高海拔地区等环境条件较为恶劣的区域，能够有效提高线路的绝缘水平和运行可靠性，降低污闪事故的发生率。
配电线路：在城市和农村的配电线路中也得到了广泛应用。其轻巧的重量和良好的绝缘性能，使得在配电线路的改造和建设中，能够方便地进行安装和维护，同时提高了配电系统的安全性和稳定性。

。

FPQ系列针式复合绝缘子型号参数

复合绝缘子型号	额定电压kv	额定机械负荷kN	结构高度mm	最小电弧距离mm	最小公称爬电距离mm	伞径mm	最高电压kV	雷电冲击耐受电压（峰值）kv	工频耐受电压（有效值）kv	下端螺纹直径
FPQ1-10/2T16~20	10	2	240	110	300	140/105	12	90	40	16~20
FPQ-10/4T16~20	10	4	183	127	300	140/105	12	90	40	16~20
FPQ-10/3T16~20	10	3	260	184	460	146/112	12	110	50	16~20
FPS-105/5	10	5	250	173	380	90	12	105	42	16~20
FPQ4-1/3T16	1~3	3	155	85	180		12	45	18	16~20
FPQ3-10/4T16~20	6~10	4	210	130	320		12	95	42	16~20
FPQ3-10/5T18	6~10	5	210	130	320		12	95	42	18
FPQ3-10/6T20	6~10	6	210	130	320		12	95	42	20
FPQ4-10/3T16	10~15	3	245	170	460		12	105	50	16
FPQ4-10/4T18	10~15	4	245	170	460		12	105	50	18
FPQ4-10/5T20	10~15	5	245	170	460		12	105	50	20
FPQG4-10/5T20	10~15	3	330	260	700		12	105	50	20
FPQ4-20/5T20	20	5	300	215	600		12	150	65	20
FPQ4-20/12.5T22	20	12.5	350	240	650		12	170	70	22
FPQ4-35/2T20	35	3	400	320	835		12	210	90	20
FPQ4-35/5T16~20	35	6	450	370	1015		12	230	95	22
FPQ4-35/6T20~22	35	6	480	370	1260		12	230	95	22
FPS-105/5	10~15	5	230	180	380		12	105	45	16~20
FPS-105/8	10~15	8	230	180	420		12	105	45	16~20
FPS-150/5	20	5	300	215	600		12	150	65	16~20
FPS-150/12.5	20	12.5	325	215	575		12	150	65	16~20
FPS-170/12.5	20	12.5	350	240	650		12	170	70	16
