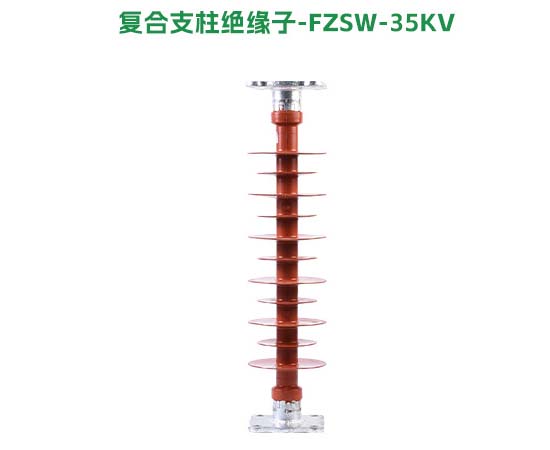

结构

• 复合支柱绝缘子由芯棒、伞裙护套和端部金具三部分组成。
  • 芯棒：通常采用玻璃纤维增强环氧树脂复合材料制成，具有很高的机械强度和良好的绝缘性能，能够承受绝缘子所受到的机械负荷和电气应力。
  • 伞裙护套：一般由硅橡胶等高分子材料制成，具有优异的耐污性能、憎水性和抗老化性能。伞裙的形状和尺寸设计能够增加绝缘子的爬电距离，提高其在恶劣环境下的绝缘性能。
  • 端部金具：用于连接绝缘子与电气设备或输电线路，通常采用金属材料制成，具有良好的导电性和机械连接性能。

特点

• 良好的绝缘性能：具有较高的绝缘电阻和电气强度，能够在高电压下可靠地隔离电气设备和输电线路，防止漏电和短路事故的发生。
• 优异的耐污性能：硅橡胶伞裙护套具有良好的憎水性，能够使表面的污秽不易受潮形成导电通道，从而大大提高了绝缘子在污秽环境下的绝缘性能，减少了污闪事故的发生概率。
• 较高的机械强度：芯棒采用高强度的玻璃纤维复合材料，使其能够承受较大的机械拉力、压力和弯矩，适用于各种不同的安装方式和运行条件。
• 重量轻、体积小：相比传统的陶瓷绝缘子，复合支柱绝缘子的重量较轻，体积较小，便于运输、安装和维护，降低了劳动强度和施工成本。
• 良好的抗老化性能：硅橡胶材料具有较好的抗紫外线、抗臭氧和耐化学腐蚀性能，能够在长期的运行过程中保持稳定的性能，延长绝缘子的使用寿命。

应用

• 变电站：用于支持和绝缘变电站中的母线、断路器、隔离开关等电气设备，确保设备之间的电气隔离和安全运行。
• 输电线路：在输电线路的杆塔上，用于固定和绝缘导线，承受导线的垂直荷载和水平张力，同时保证导线与杆塔之间的绝缘性能。
• 电气化铁路：应用于电气化铁路的接触网系统中，作为支柱绝缘子使用，支持和绝缘接触网导线，为电力机车提供稳定的供电。

维护

• 定期检查：定期对复合支柱绝缘子进行外观检查，查看伞裙护套是否有破损、裂纹、老化、污秽等情况，端部金具是否有松动、锈蚀等问题。如发现问题应及时进行处理或更换。
• 清洁维护：根据绝缘子的污秽程度，定期进行清洁。一般采用水冲洗或带电清扫的方式，去除绝缘子表面的污秽物，保持其良好的绝缘性能。
• 避免外力损伤：在绝缘子的安装和运行过程中，要注意避免外力撞击和破坏，防止绝缘子受到机械损伤而影响其性能。
• 监测运行状态：可通过在线监测设备对绝缘子的运行状态进行实时监测，如监测绝缘子的泄漏电流、局部放电等参数，及时发现潜在的故障隐患，以便采取相应的措施进行处理。
