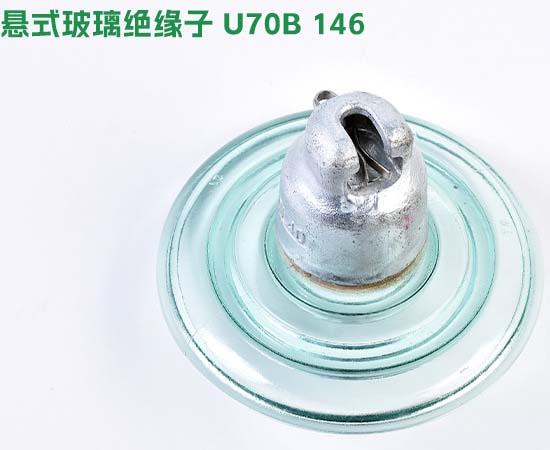

悬式玻璃绝缘子U70B-146-广东安玻电力器材贸易有限公司

标准型钢化玻璃绝缘子是高压输电线路中常用的绝缘设备，以下是其相关介绍：

结构组成1

标准型钢化玻璃绝缘子由铁帽、钢化玻璃件和钢脚组成，并用水泥胶合剂胶合为一体。采用国际先进的圆柱头型结构，头部尺寸小、重量轻、强度高且爬电距离大，能节约金属材料和降低线路造价，帽沿采用国内传统结构形状，以满足带电作业需要。

性能特点

电气性能良好1：能承受不同电压等级输电线路的工作电压和过电压，有规定的工频干、湿耐压，雷电冲击耐压等指标。其沿着绝缘表面发生破坏性放电的闪络特性良好，且击穿电压高于闪络电压，可避免运行中击穿。
机械强度较高1：在运行中能承受导线重力、张力、风力、覆冰重量等多种机械力作用。有关标准对其机械性能有严格要求，以确保在各种工况下都具有足够的机械强度储备。
零值自破特性1：具有零值自破特点，当绝缘子出现绝缘性能下降到零值的情况时会自行破裂，便于运行维护人员在地面或通过直升机等方式观测发现，无需登杆逐片检测，降低了劳动强度，能及时发现并更换故障绝缘子，保障输电线路安全运行。
自洁性能较好1：玻璃材料表面光滑，不易积污，在风雨等自然条件下有一定自清洁能力，可减少人工清扫工作量和频率。
不易老化1：据电力部门反映，玻璃绝缘子不易老化。运行多年后，其机电性能与出厂时基本一致，能长期稳定工作，减少了因绝缘子老化而需更换的频率。

应用场景

标准型钢化玻璃绝缘子广泛应用于各种电压等级的交流和直流输电线路，适用于平原、山区、丘陵等不同地形的常规输电线路段，特别在污秽程度较轻、机械负荷要求相对不苛刻的区域使用效果良好，如城市周边输电线路、远离工业污染源的乡村输电线路等1。

型号规格

常见型号如 U70B/146、U100B/146 等。“U” 表示悬式绝缘子，数字代表额定机械破坏负荷（如 70kN、100kN 等），“B” 表示玻璃绝缘子，后面的数字则代表绝缘子的结构高度、盘径等参数3。不同电压等级和线路要求会选用不同型号规格的标准型钢化玻璃绝缘子。

标准型-盘形悬式钢化玻璃绝缘子主要技术参数（GB及IEC )

Main technical parameters(GB and lEC) of standard disk suspension-type glass insulato

绝缘子型号	IEC标准绝缘子	图号	公称直径 D (mm)	结构高度 H(mm)	公称爬电距离 L (mm)	连接标记 (mm)	额定机械破坏负荷 (kN)	逐个拉伸负荷试验( kN)	工频干耐受电压 (kV)	工频湿耐受电压 (kV)	雷电冲击耐受电压 (kV)	冲击过电压击穿耐受电压 (p.u.)	最小工频击穿耐受电压 (kV)	无线电干扰 10kV 1MHz( μ V)	可见电晕电压脚/帽(kV)	工频电弧试验	绝缘子单片重量 (kg)
RuitaiType	IEC Type	Dravwing Nurmoer	Diameter D (mm)	Spacing H (mm)	Creepage Distance (mm)	Sizeof Coupling (mm)	Mechanical FailingLoad (kN)	Mechanical RoutineTest (kN)	PowerFrequency WithstandVoltage (kV)	Anodic DC WetWithstand Voltage (kV)	LightingImpulse WithstandVoltage (kV)	Impulse Withstanc Voltage (p.u.)	MinPowerFrequency PunctureVoltage (kV)	RadioInterference Voltage (10kV,1MHz) (μ V)	Corona Test (pin &cap) (kV)	Power Frequency Electric Arc Test	NetWeight PerUnit (kg)
LXP1-170	U70BL/146	1	255	170	320	16	70	35	70	40	100	2.8	130	≤50	18/22	12s/20kA	3.6
LXP2-70	U70BS/127	1	255	170	320	16	70	35	70	40	100	2.8	130	≤50	18/22	12s/20kA	3.5
LXP-100	U100BL/146	1	255	170	320	16	100	50	70	40	100	2.8	130	≤50	18/22	12s/20kA	4.0
LXP2-100	U100BS/127	1	255	195	320	16	100	50	70	40	100	2.8	130	≤50	18/22	12s/20kA	4.0
LXP-120	U120B/146	1	255	195	320	16	120	60	70	40	100	2.8	130	≤50	18/22	12s/20kA	4.2
LXP2-120	U120B/127	1	255	205	320	16	120	60	70	40	100	2.8	130	≤50	18/22	12s/20kA	4.0
LXP-160	U160BL/170	1	280	205	400	20	160	80	75	45	110	2.8	130	≤50	18/22	12s/20kA	6.5
LXP1-160	U160B/155	1	280	240	450	20	160	80	75	45	110	2.8	130	≤50	18/22	12s/20kA	6.3
LX3P-160	U160B/155	1	280	240	400	20	160	80	75	45	110	2.8	130	≤50	18/22	12s/20kA	6.3
LXP4-160	U160BS/146	1	280	300	400	20	160	80	75	45	110	2.8	130	≤50	18/22	12s/20kA	6.3
LXP2-210	U210B/170	1	280	170	460	20	210	105	85	45	125	2.8	130	≤50	18/22	12s/20kA	6.9
LXP3-210	U210B/170	1	280	170	400	20	210	105	75	45	110	2.8	130	≤50	18/22	12s/20kA	6.9
LXP-240	U240B/170	2	280	170	400	24	240	120	75	45	110	2.8	130	≤50	18/22	12s/20kA	6.9
LXP2-240	U240B/170	2	280	195	460	24	240	120	85	50	110	2.8	130	≤50	18/22	12s/20kA	6.9
LXP-300	U300B/195	3	320	195	485	24	300	150	85	50	130	2.8	130	≤50	18/22	12s/20kA	10.6
LXP-420	U420/205	3	360	205	550	28	420	210	90	55	140	2.8	130	≤50	18/22	12s/20kA	16.0
LXP-550	U550B/240	3	380	205	620	32	550	275	95	55	145	2.8	130	≤50	18/22	12s/20kA	21.5
