防污型瓷绝缘子是一种用于电力系统中，能够有效防止污秽闪络事故发生的绝缘子，以下将介绍其原理、类型、参数等内容：

工作原理：通过增大爬电比距、减少表面积污、增加表面干区等方式，破坏污闪条件的形成，避免事故的发生。如采用特殊的伞裙设计，增加绝缘子表面的爬电距离，使绝缘子在污秽环境下能保持较好的绝缘性能2。
常见类型

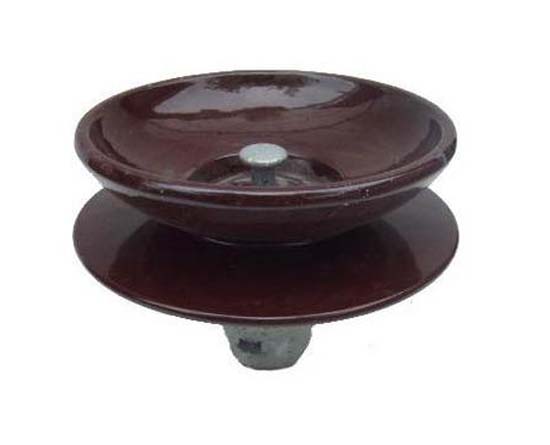

- 盘形悬式防污型瓷绝缘子：是最常见的一种防污型瓷绝缘子，常用于架空输电线路中。其结构特点是由瓷件、铁帽和钢脚组成，通过胶合剂进行胶装。具有良好的机械强度和绝缘性能，能够承受输电线路的拉力和电压负荷。
  电力设备盘形悬式防污型瓷绝缘子
- 棒形支柱防污型瓷绝缘子：一般用于变电站等场所，作为支持和固定导电体的绝缘部件。它具有较高的机械强度和绝缘性能，能够承受较大的垂直荷载和水平荷载。
  电力设备棒形支柱防污型瓷绝缘子
- 针式防污型瓷绝缘子：通常用于配电线路中，将导线固定在电杆上。其结构简单，成本较低，但绝缘性能和机械强度相对较弱，适用于电压等级较低的配电线路。
  电力设备针式防污型瓷绝缘子
主要参数
- 额定电压：指绝缘子能够长期稳定工作的电压等级，单位为千伏（kV），常见的有 10kV、35kV、110kV、220kV、500kV 等。
- 额定机械负荷：表示绝缘子能够承受的最大机械拉力或压力，单位为千牛（kN），一般有 70kN、100kN、160kN 等不同规格。
- 爬电距离：指沿绝缘子表面的最短放电距离，单位为毫米（mm）。爬电距离越大，绝缘子的防污闪和湿闪能力越强。
- 干弧距离：是指绝缘子在干燥状态下，两端金属附件之间的最短空气距离，单位为毫米（mm），主要影响绝缘子的雷电冲击耐受电压和操作冲击耐受电压性能。
- 雷电冲击耐受电压：指绝缘子在承受标准雷电冲击电压波形时，不发生闪络或击穿的耐受电压值，单位为千伏（kV）。
- 操作冲击耐受电压：是指绝缘子在承受电力系统操作过电压时的耐受能力，单位为千伏（kV）。
应用场景
- 污秽地区的输电线路：在工业污染严重、沿海地区盐雾较大或粉尘较多的环境中，防污型瓷绝缘子能够有效防止污秽物在绝缘子表面积聚，降低污闪事故的发生概率，保障输电线路的安全稳定运行。
- 高海拔地区的输电线路：高海拔地区空气稀薄，绝缘子的绝缘性能会受到一定影响。防污型瓷绝缘子具有较高的绝缘强度和防污性能，能够在高海拔地区可靠运行，确保输电线路的正常供电。
- 变电站及开关站：变电站和开关站中的电气设备需要可靠的绝缘支持，防污型瓷绝缘子可用于支持母线、断路器、隔离开关等设备，防止设备因污秽而发生闪络事故，保证变电站和开关站的安全运行。

IEC			U70BLP	U70BELP	U70BLP	U100BELP
绝缘子代号			U70BP/146D	U70BP/160D	U70BP/146D	U100BP/160D
产品型号			XWP₂-70	XWP₃—70	XWP₈—70	XWP₂—100
额定机电破坏负荷(kN)			70	70	70	100
逐个拉伸负荷 (kN)			35	35	35	50
公称盘径 D(mm)			255	280	280	280
公称结构高度 H(mm)			146	160	146	160
公称爬电距离 (mm)			400	450	450	450
连接标记 (mm)			16	16	16	16
锁紧销型式			R	R	R	R
耐受电压(kV)	工频	干	75	75	75	75
		湿	40	45	42	45
	雷电冲击		100	120	120	120
工频击穿电压 (kV)			120	120	120	120
无线电干扰电压	对地试验电压(kV)		10	10	10	10
	最大 RIV(1MHz)(uV)		50	50	50	50
质量 (kg)			5.8	7.6	7.5	7.6
